آموزش وارد کردن فایل اتوکد به تری دی مکس

وارد کردن نقشه اتوکد به تری دی مکس

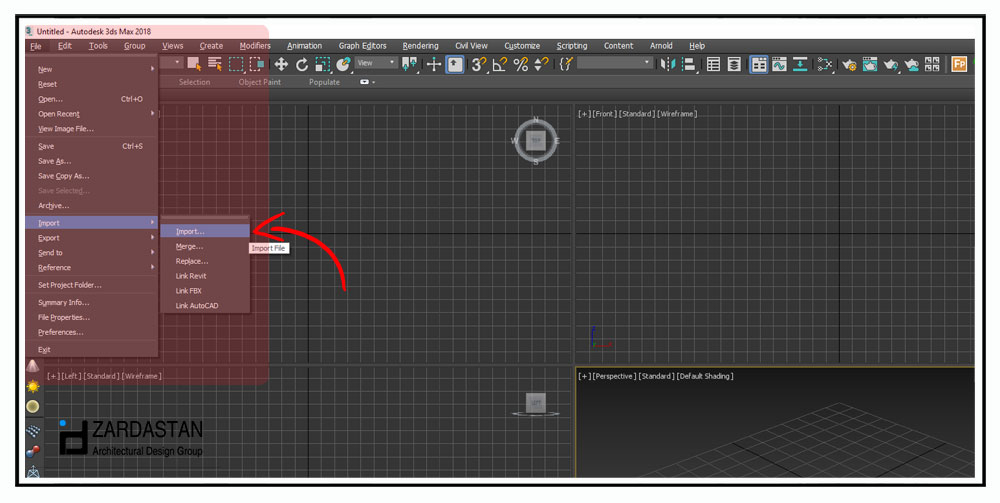

✔ ابتدا از منو file به قسمت import بروید و بر روی عبارت import کلیک کنید.

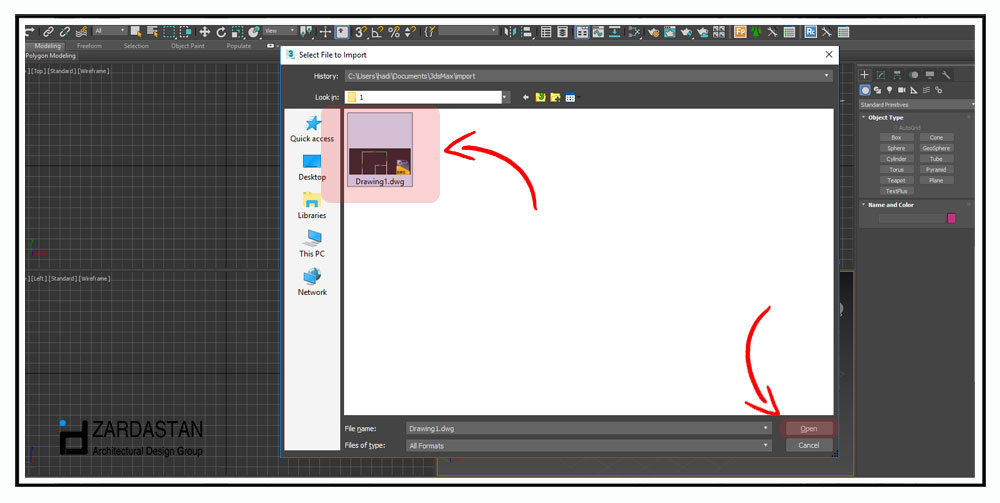

✔ سپس ادرس فایلی را که در اتوکد کشیده اید پیدا کنید و روی open کلیک کنید

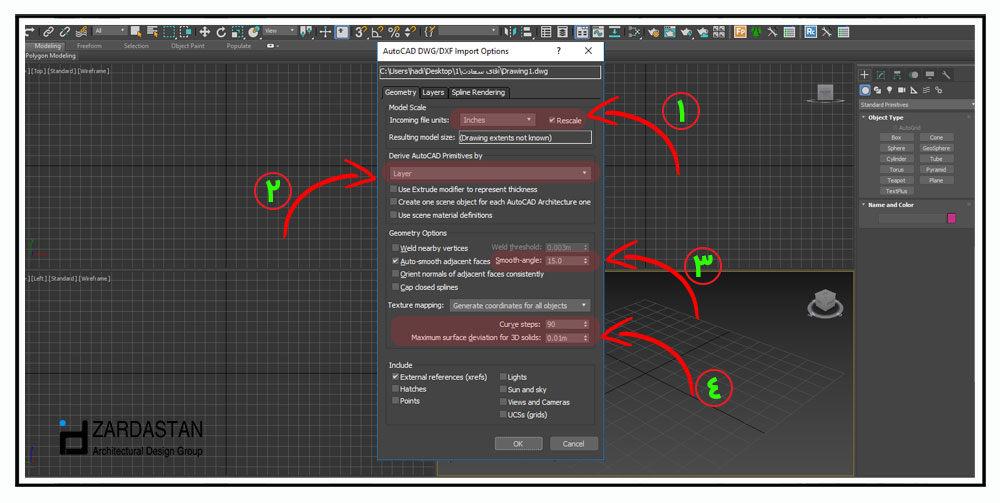

1- واحد خود را انتخاب کنید (یعنی اگر در اتوکد منظورتان از عدد 1، 1متر است باید metric را انتخاب کنید)

2- اگر در اتوکد به صورت حرفه کار کرده و لایه ها به صورت جدا گانه هستند، این گزینه روی layer باشد.

3- برای نرم کردن زوایای خطوط است بهتر است روی 15 باشد.

4- هر چقد عدد curve steps  به عدد 100 و 3d solds به عدد صفر نزدیکتر باشد باشد خطوط (مثلا دایره) به صورت کاملا نرم وارد محیط میشود.پس اگر داخل محیط خطوط دایره و کمان دارید بهتراست از عدد 100 برای curve steps  و 0.01 برای 3d solds استفاده کنید.

1- وارد تب دوم شوید.

2- از این قسمت میتوانید لایه را به تفکیک انتخاب کنید و وارد مکس کنید.
